Akustisk kamera til integration og automatiseret overvågning
SoundCam Ultra 3 Sensor er udviklet til præcis lokalisering og analyse
af lydkilder i både det hørbare og ultrasoniske frekvensområde.
Sensoren kombinerer 176 digitale MEMS-mikrofoner med et optisk kamera
og et termisk kamera, så akustiske hændelser kan lokaliseres,
verificeres og dokumenteres visuelt i realtid.
Det optimerede mikrofonarray giver høj følsomhed og et stort dynamikområde.
Dermed kan svage lydkilder identificeres, selv når de optræder tæt på
væsentligt kraftigere baggrundsstøj. Med op til 100 akustiske billeder
pr. sekund kan systemet også registrere kortvarige og transiente hændelser.
Høj følsomhed
176 mikrofoner, 24-bit opløsning og 200 kHz sampling giver præcise
og detaljerede akustiske billeder.
Tre billedkilder
Akustiske, optiske og termiske billeder kan vises og optages
samtidigt.
Fleksibel integration
API, Ethernet med PoE, USB og programmerbare trigger-I/O gør
sensoren egnet til automation.

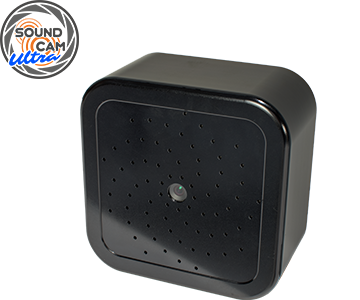

SoundCam Ultra 3 Sensor leveres i sort eller naturanodiseret aluminium.
To farver – og kapsling til opgaven
SoundCam Ultra 3 Sensor fås med sort eller naturanodiseret
aluminiumskabinet. Afhængigt af installation og miljø kan sensoren
leveres med standard IP20-kapsling eller i en mere robust
IP65-version.
testopstillinger og integration i maskiner.
installationer, hvor sensoren udsættes for støv eller vand.
IP20 eller IP65
De to versioner anvender forskellige bagplader og tilslutninger.
IP20-versionen giver nem adgang til interfaces i beskyttede miljøer,
mens IP65-versionens bagplade beskytter tilslutningerne bedre i
krævende omgivelser.
- Kompakt aluminiumskabinet
- M5-monteringspunkter på alle sider
- Ethernet med PoE og USB 3.0
- Programmerbare 5 V TTL- og 24 V GPIO-forbindelser
- Driftstemperatur fra -15 °C til +50 °C

Bagside og tilslutninger på IP20- og IP65-versionen.

Eksempel på akustisk lokalisering af en lækage.
Find lækager – også under drift
SoundCam Ultra 3 Sensor kan lokalisere trykluft-, gas- og
vakuumlækager på afstand, selv under støjende produktionsforhold.
Den store følsomhed gør det muligt at finde mindre lækager, som kan
forsvinde i baggrundsstøjen for systemer med færre mikrofoner.
- Hurtig scanning af større produktionsområder
- Kontaktløs lokalisering på sikker afstand
- Mulighed for automatisk og tilbagevendende inspektion
- Visuel dokumentation af lækagens placering
- Data til rapportering og prioritering af reparationer
Automatiseret inspektion med robotter
Monteret på en industriel robotarm eller en autonom inspektionsrobot
bliver SoundCam Ultra 3 Sensor en del af en automatiseret
vedligeholdelses- og kvalitetskontrolproces.
Sensoren kan blandt andet bruges til at lokalisere lækager, partielle
udladninger, mekaniske fejl og unormale lyde uden menneskelig
påvirkning. Gentagelige måleforløb giver objektive data til
sammenligning, trendanalyse og condition monitoring.
- Automatisk kontrol af maskiner og produktionslinjer
- Inspektion i farlige eller svært tilgængelige områder
- Ensartede og reproducerbare målinger
- Integration med PLC-, CMMS- og automationssystemer

SoundCam Ultra 3 Sensor integreret på en industriel robotarm.

Den kompakte sensor kan integreres på droner og andre mobile platforme.
Kontaktløs inspektion fra luften
SoundCam Ultra 3 Sensors kompakte format og lave vægt gør den egnet
til integration på droner. Det åbner mulighed for akustisk inspektion
af højspændingsanlæg, rørføringer, tage, facader og andre områder,
som ellers kræver stillads, lift eller adgang for personale.
- Lokalisering af partielle udladninger fra luften
- Inspektion af højt placerede trykluftsystemer
- Kontrol af rørføringer og større industrianlæg
- Hurtig adgang til svært tilgængelige områder
- Objektiv og reproducerbar dataindsamling
Software, stand-alone-drift og Edge Computing
Arbejd direkte med SoundCam-softwaren
Sensoren leveres med SoundCam Software til konfiguration, livevisning,
optagelse og efterfølgende analyse. Softwaren kan blandt andet vise
frekvensspektre, spektrogrammer samt akustiske, optiske og termiske
billeder.
Måleprofiler kan gemmes og genbruges, så tilbagevendende målinger
udføres med de samme indstillinger.
Autonom drift uden permanent pc
Efter opsætning kan sensoren fungere selvstændigt. Målinger kan
udløses automatisk af et lydniveau, en frekvenskurve eller et eksternt
triggersignal.
Data behandles og gemmes lokalt på den interne 1 TB SSD og kan hentes
via software, API eller den integrerede SFTP-server. Efter en
strømafbrydelse kan systemet genstarte automatisk.
Integration via dokumenteret API
Det dokumenterede API giver mulighed for at integrere SoundCam Ultra 3
Sensor i kundespecifikke overvågnings-, analyse- og automationssystemer.
Både færdigbehandlede resultater og rå måledata kan gøres tilgængelige.
Tilgængelige datastrømme
- Akustiske billeder
- Optiske billeder
- Termiske billeder
- Frekvensspektre
- Audio og lydtrykniveau
- Rå tidsdata fra mikrofonerne
Fjernkonfiguration
- Opret og redigér måleprofiler
- Indstil måleafstand
- Vælg frekvensområde
- Konfigurér skalering og dynamik
- Aktivér automatiske triggere
Data og automatisering
- Start automatiske optagelser
- Hent og overfør filer
- Administrér lagrede målinger
- Genstart sensoren
- Integrér med eksterne systemer
Typiske anvendelser
Service og vedligehold
- Trykluft-, gas- og vakuumlækager
- Mekaniske fejl og unormale lyde
- Condition monitoring
- Dokumentation og trendanalyse
Elektriske anlæg
- Partielle udladninger
- Corona- og overfladeudladninger
- Højspændingsinstallationer
- Kontaktløs inspektion på afstand
Overvågning og test
- Automatiseret kvalitetskontrol
- Non-destructive testing
- Trafik- og dyreovervågning
- Kundespecifik akustisk analyse
Tekniske hoveddata
| Mikrofoner | 176 digitale MEMS-mikrofoner |
|---|---|
| Frekvensområde | Op til 100 kHz |
| Samplingsfrekvens | 200 kHz |
| Opløsning | 24 bit |
| Maksimalt lydtryk | 120 dB |
| Akustisk billedhastighed | Op til 100 billeder pr. sekund |
| Optisk kamera | 1280 × 800 pixels, op til 40 billeder pr. sekund, global shutter |
| Optisk synsfelt | 74° × 51° |
| Termisk kamera | 160 × 120 pixels, 8,7 billeder pr. sekund |
| Termisk måleområde | -10 °C til +400 °C, afhængigt af valgt område |
| Intern lagring | 1 TB M.2 SSD |
| Interfaces | Ethernet med PoE, USB 3.0, 5 V TTL og 24 V GPIO |
| Dimensioner – IP20 | 140 × 140 × 32 mm |
| Dimensioner – IP65 | 140 × 140 × 55 mm |
| Vægt – IP20 | 0,7 kg |
| Vægt – IP65 | 1,1 kg |
| Kapslingsklasse | IP20 eller IP65 |
| Montering | M5-gevind på alle sider |
| Driftstemperatur | -15 °C til +50 °C |
| Strømforsyning | 9–24 V DC eller PoE, minimum 20 W |
| Anvendelse | Fast installation, maskine, robot eller drone |
Skal SoundCam Ultra 3 Sensor integreres i jeres løsning?
Vi hjælper gerne med valg mellem IP20 og IP65, vurdering af
anvendelsen samt mulighederne for integration via API, PLC, robot
eller anden automatiseret platform.
